SDN Lab Setup Log

1. Host Environment

  • Host OS: Arch Linux
  • VM software: KVM + libvirt + virt-manager
  • Guest OS: Ubuntu 24.04
  • Goal: Mininet + Open vSwitch + ONOS 기반 SDN 실험 환경 구축

2. Arch Host: KVM / virt-manager 설치

CPU 가상화 확인

LC_ALL=C lscpu | grep Virtualization

정상 예시:

Virtualization: VT-x

KVM 모듈 확인:

lsmod | grep kvm

정상 예시:

kvm_intel
kvm

패키지 설치

sudo pacman -Syu

sudo pacman -S \
    qemu-full \
    virt-manager \
    virt-viewer \
    libvirt \
    dnsmasq \
    vde2 \
    openbsd-netcat \
    edk2-ovmf

libvirt 서비스 실행

sudo systemctl enable --now libvirtd

사용자 권한 추가

sudo usermod -aG libvirt $USER
newgrp libvirt

확인:

groups

libvirt가 포함되어 있으면 정상.

기본 NAT 네트워크 활성화

sudo virsh net-start default
sudo virsh net-autostart default
sudo virsh net-list

정상 예시:

Name      State    Autostart
--------------------------------
default   active   yes

virt-manager 실행

virt-manager

3. Ubuntu VM 생성

virt-manager에서 새 VM 생성.

권장 설정:

OS: Ubuntu 24.04
CPU: 4 vCPU
Memory: 8192 MB
Disk: 50 GB
Network: Virtual network 'default' NAT

설치 중 OpenSSH Server는 선택 가능.

4. Ubuntu GUI 및 클립보드 공유

Ubuntu Server만 사용하면 복사/붙여넣기가 불편하므로 Xubuntu Desktop 설치.

sudo apt update
sudo apt install -y xubuntu-desktop spice-vdagent
sudo reboot

virt-manager VM 설정에서 Display Spice가 사용 중이면 spice-vdagent 설치 후 호스트 ↔ VM 클립보드 공유 가능.

5. Ubuntu 기본 패키지 설치

sudo apt update

sudo apt install -y \
    mininet \
    openvswitch-switch \
    iperf3 \
    tcpdump \
    git \
    curl \
    docker.io \
    openjdk-17-jdk

Docker 실행:

sudo systemctl enable --now docker

Docker 권한 추가:

sudo usermod -aG docker $USER
newgrp docker

확인:

docker run hello-world

6. 인터넷 연결 확인

NAT 환경에서 ping 8.8.8.8은 실패할 수 있었지만, 실제 인터넷은 정상 동작함.

확인 명령:

curl -4 ifconfig.me

공인 IP가 출력되면 인터넷 정상.

7. ONOS Docker 실행

ONOS tar 설치는 Java/Karaf 호환성 문제로 실패했으므로 Docker 방식 사용.

ONOS 컨테이너 실행:

docker run -d \
  --name onos \
  --network host \
  onosproject/onos:2.7-latest

확인:

docker ps

ONOS Web UI 접속:

http://localhost:8181/onos/ui

로그인:

ID: onos
PW: rocks

8. ONOS 앱 활성화

ONOS에서 OpenFlow Provider와 Reactive Forwarding 앱을 활성화.

docker exec -it onos /root/onos/bin/onos-app localhost activate org.onosproject.openflow
docker exec -it onos /root/onos/bin/onos-app localhost activate org.onosproject.fwd

OpenFlow 포트 확인:

sudo ss -lntp | grep 6653

LISTEN이 뜨면 정상.

9. Mininet + ONOS 연결

기존 Mininet 상태 정리:

sudo mn -c

ONOS를 Controller로 지정하여 Mininet 실행:

sudo mn \
  --topo single,3 \
  --controller remote,ip=127.0.0.1,port=6653 \
  --switch ovsk,protocols=OpenFlow13

Mininet CLI에서 연결성 확인:

pingall

최종 결과:

0% dropped

10. 현재 성공한 구조

Mininet Hosts
h1, h2, h3
    ↓
Open vSwitch s1
    ↓ OpenFlow 1.3
ONOS Controller
    ↓
org.onosproject.openflow
org.onosproject.fwd

현재까지 성공한 것:

1. Arch Host에서 KVM/libvirt/virt-manager 설치
2. Ubuntu 24.04 VM 생성
3. Xubuntu Desktop 및 클립보드 공유 설정
4. Mininet 설치
5. Open vSwitch 설치
6. Docker 설치
7. ONOS Docker 컨테이너 실행

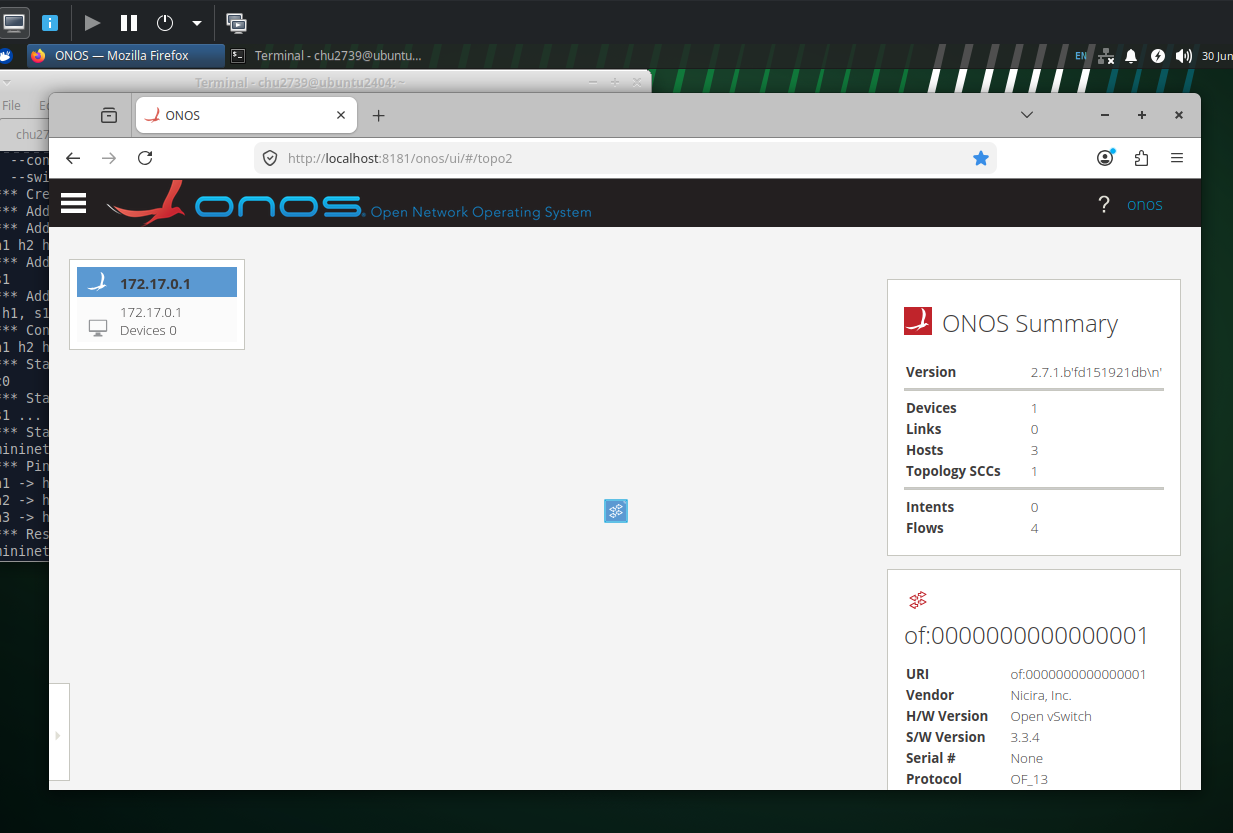

8. ONOS Web UI 로그인 성공
9. OpenFlow Provider 활성화
10. fwd 앱 활성화
11. Mininet switch가 ONOS Controller에 연결
12. pingall 0% dropped 성공
