Image_Segmentation

Introduction

Image / Video Segmentation이란

디지털 이미지를 여러 regions으로 분리하는 과정

Input: 그레이스케일 이미지나 컬러 이미지
Output (two-class 문제에 대해): binary 이미지 (0과 255)

Thresholding

기본 개념

가정
- 배경과 객체의 intensity가 다르다
- 배경과 객체가 균일하다 (homogeneous)

적절한 threshold 를 찾는 것이 중요하다.

Challenges

Noise
- 이미지에 노이즈가 포함돼있을 경우 노이즈 픽셀이 obj나 background의 분포를 벗어나 잘못 분석될 수 있음
Illumination and reflectance
- 이미지 내에서 조명과 반사가 균일하지 않을 경우 픽셀의 intensity 값이 크게 달라질 수 있음

Global Thresholding

모든 픽셀에 대해 같은 임계값을 사용

Basic method

Global threshold $T$ 에 대한 초기 추정치 선택
$T$ 를 기준으로 이미지를 두 그룹으로 분할
각 그룹의 평균 $m e an (m 1, m 2)$ 계산
새로운 $T$ 를 계산 $T = 0.5 \times (m 1 + m 2)$
$T$ 값 차이가 적을 때까지 2~4단계 반복

Otsu’s method

Well-thresholded 클래스는 픽셀의 intensity 가 서로 뚜렷하게 구분되어야 한다는 가정에 기초

즉, 클래스 간 best separation을 제공하는 threshold 값이 best threshold 값이 된다.

이미지의 히스토그램에 대해 수행되는 계산을 기반으로 하여 최적의 $T$ 를 찾아냄

normalized 히스토그램 계산
각 클래스 간 threshold $k$ 에 대해 클래스 간 분산 $σ_{b}^{2}$ 를 계산
$σ_{b}^{2}$ 가 최대가 되는 임계값 $k$ 를 찾기

Local (adaptive) Thresholding

픽셀마다 다른 임계값 적용

인접 픽셀의 intensity 분포에 따라 thresholding 적용

ADAPTIVE_THRESH_MEAN_C
- $T (x, y) = m e an o f t h e b l oc k s i ze \times b l oc k s i ze n e i g hb or h oo d o f (x, y) - C$
- $(x, y)$ 주변의 지정된 블록 사이즈 내의 픽셀 값들의 평균을 계산하고 상수 C를 빼기
ADAPTIVE_THRESH_GAUSSIAN_C
- $T (x, y) = a w e i g h t e d s u m (cross - corre l a t i o n w i t ha G u ss ian w in d o w) o f t h e b l oc k s i ze \times b l oc k s i ze n e i g hb or h oo d o f (x, y) - C$
- 가우시안 필터와의 cross-correlation 을 사용하여 이웃 픽셀들의 intensity에 가중치를 부여한 합을 계산하고 상수 C를 빼기

GrabCut

Object를 포함하는 직사각형 영역 입력 → 직사각형 밖은 background, 직사각형 안은 unknown
사용자가 준 정보에 따라 초기 라벨링 진행 → foreground와 background
Gaussian Mixture Model 을 사용하여 foreground와 background를 모델링

GMM* - 조건부 확률 $p (A \cap B) = p (A ∣ B) p (B) = p (B ∣ A) p (A)$ 를 이용 Bayse rule - $p (B ∣ A) = \frac{p ( A \cap B )}{p ( A )} = \frac{p ( A ∣ B ) p ( B )}{p ( A )}$

A가 픽셀 값이고, B가 배경이라고 가정할 때, $p (A ∣ B)$ (특정 픽셀 값이 배경에 속할 확률) 을 추정함으로써 $p (B ∣ A)$ (특정 픽셀 값이 주어졌을 때 배경일 확률) 을 알아내기

GMM 학습 이후 각 픽셀의 분포에 따라 probable foreground와 probable background로 라벨링
픽셀 분포를 바탕으로 그래프 구성 → $각그래프의 n o d e = 픽셀$
- Source 노드와 Sink 노드 추가
- 모든 foreground 픽셀은 Source, background는 Sink에 연결
픽셀이 전경/배경일 확률에 따라 Source/Sink 노드를 잇는 엣지의 weight 설정
픽셀 간 엣지의 weight은 픽셀의 유사성 (색상 차이)에 따라 결정 → 차이가 크면 weight(가중치)이 작다
mincut 알고리즘으로 Source노드와 Sink 노드를 최소 비용 함수를 갖도록 그래프를 두 부분으로 분할 (cost는 잘린 엣지들의 weight 합)
그래프 분할 후 Source 연결된 픽셀 = 전경 / Sink 연결된 픽셀 = 배경
분류 결과가 변하지 않을때까지 과정을 계속 반복

Code

Threshold operation

threshold

double threshold(
	InputArray src,
	OutputArray dst,
	double thresh,
	double maxval,
	int type
);

thresh: 임계값
maxval: type의 조건에 따라 픽셀이 임계값을 넘었을 때 할당될 값

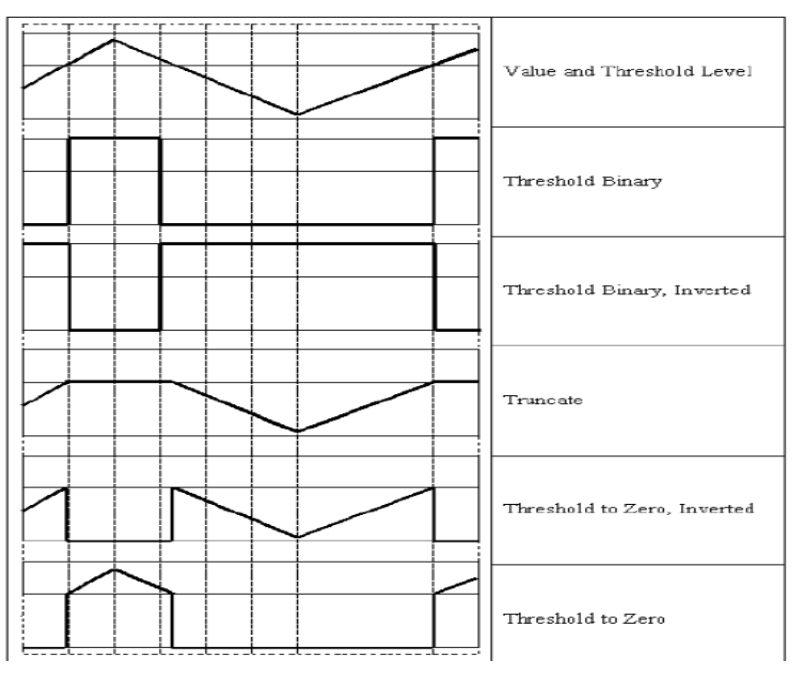

type: 임계값 적용 방식 결정
- THRESH_BINARY: thresh 보다 크면 maxval로, 작거나 같으면 0으로
- THRESH_BINARY_INV: THRESH_BINARY의 inverse
- THRESH_TRUNC: thresh보다 크면 thresh값으로 바꾸고 작거나 같으면 그대로
- THRESH_TOZERO: thresh보다 크면 그대로, 작거나 같으면 0으로
- THRESH_TOZERO_INV: THRESH_TOZERO의 inverse

Example

void testThreshold() {
  Mat image = imread("lena.png");
  Mat dst;

  cvtColor(image, image, COLOR_BGR2GRAY);
  threshold(image, dst, 100, 255, THRESH_BINARY);

  imshow("dst", dst);
  imshow("image", image);
  waitKey(0);
}

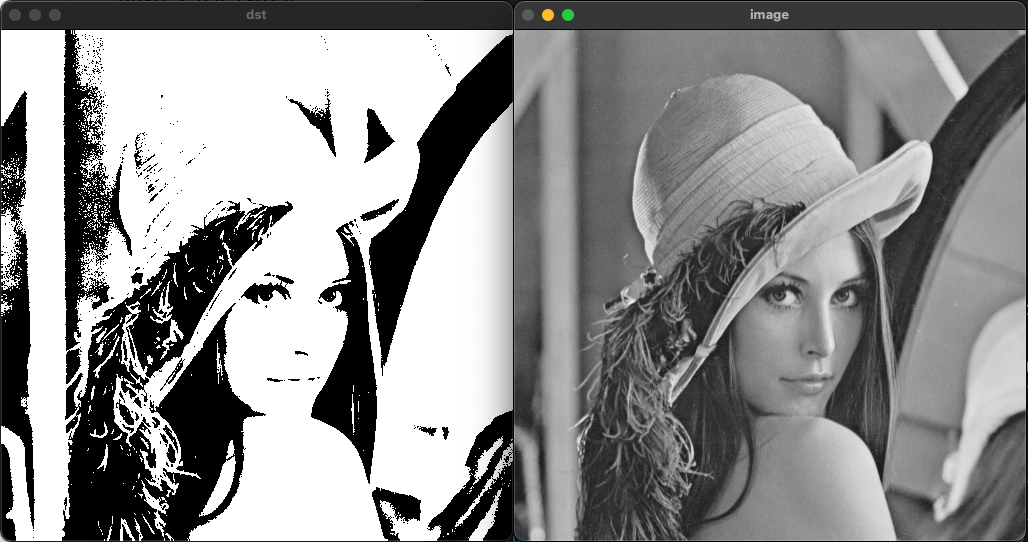

result

adaptiveThreshold

void adaptiveThreshold(
	InputArray src,
	OutputArray dst,
	double maxval,
	int adaptiveMethod,
	int thresholdType,
	int blockSize,
	double C
);

maxval: 임계값을 통과한 픽셀에 적용할 값
adaptiveMethod: 임계값을 계산하는 방법
- ADAPTIVE_THRESH_MEAN_C
- ADPATIVE_THRESH_GAUSSIAN_C
thresholdType: 적용할 임계처리 방식 THRESH_BINARY, THRESH_BINARY_INV만 사용
blockSize: 임계값을 계산할 때 참조할 주변 영역 크기
C: adaptiveMethod로 계산된 평균에 뺄 값

Example

void testAdaptiveThreshold() {
  Mat image = imread("lena.png");
  Mat dst;

  cvtColor(image, image, COLOR_BGR2GRAY);

  adaptiveThreshold(image, dst, 255, ADAPTIVE_THRESH_MEAN_C, THRESH_BINARY, 7, 10);

  imshow("dst", dst);
  imshow("image", image);
  waitKey(0);
}

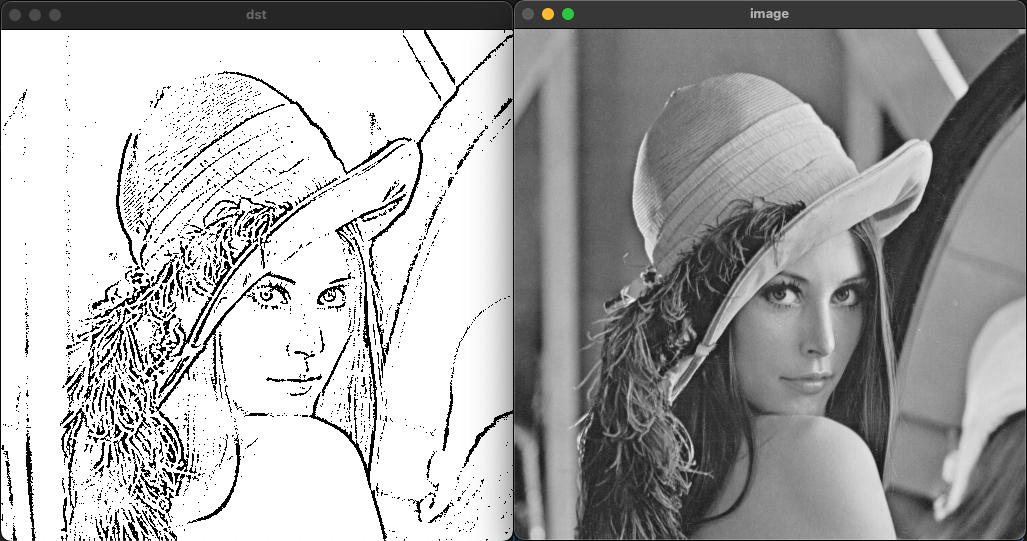

Result

inRange

void inRange(
	InputArray src,
	InputArray lowerb,
	InputArray upperb,
	OutputArray dst
);

lowerb: 범위의 하한값 Scalar
upperb: 범위의 상한값 Scalar

Example

void testInRange() {
  Mat image = imread("hand.png");
  Mat dst;

  cvtColor(image, image, COLOR_BGR2YCrCb);

  inRange(image, Scalar(0, 133, 77), Scalar(255, 173, 127), dst);

  cvtColor(image, image, COLOR_YCrCb2BGR);
  imshow("dst", dst);
  imshow("image", image);
  waitKey(0);
}

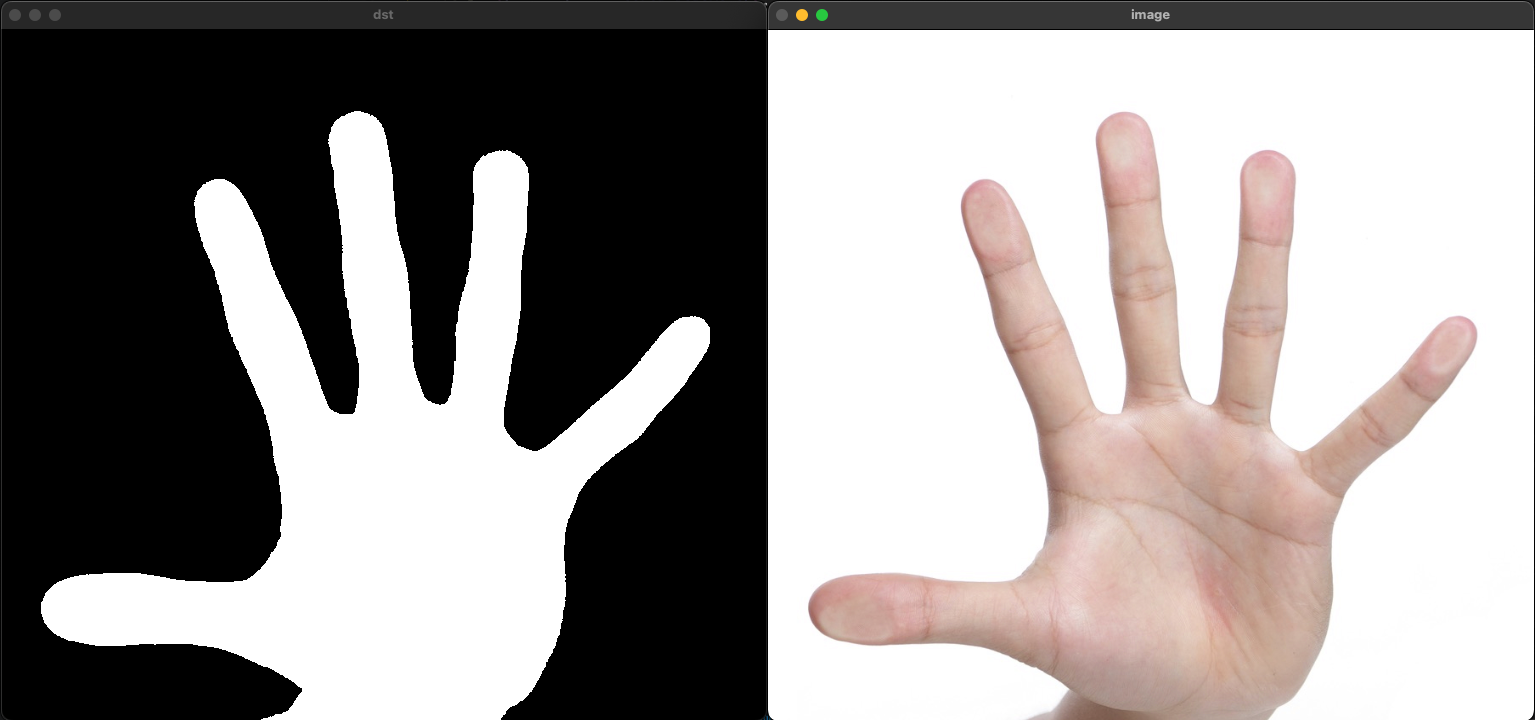

Result

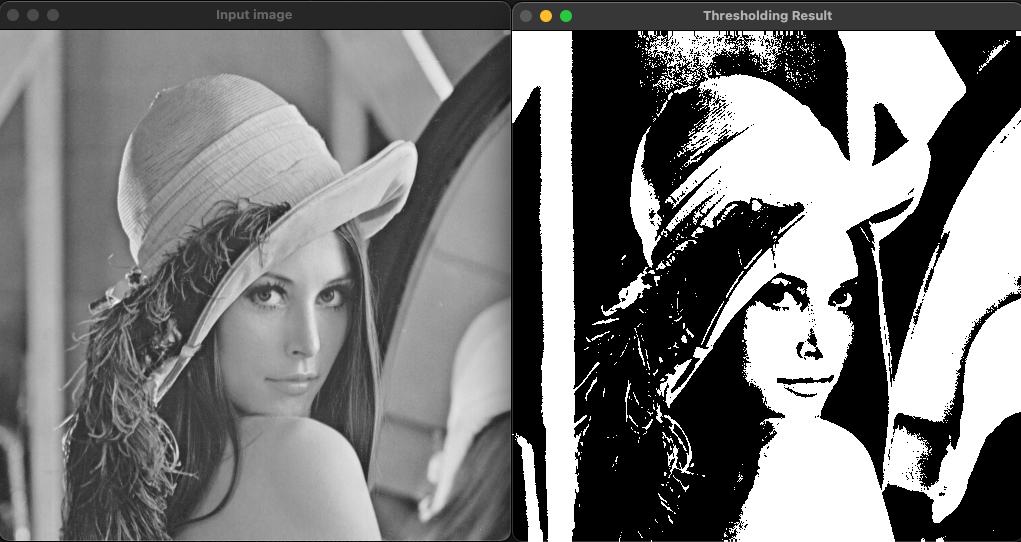

Global Thresholding

Basic method

void testGlobalThresholding_BasicMethod() {
  Mat image, thresh;
  int thresh_T, low_cnt, high_cnt, low_sum, high_sum, i, j, th;

  // 초기 임계값과 종료 조건 설정
  thresh_T = 200;  // 임계값의 초기 추정치
  th = 10;         // 반복을 멈출 조건 (이전 임계값과 새 임계값의 차이)

  low_cnt = high_cnt = low_sum = high_sum = 0;

  image = imread("lean.png", 0);
  cout << "Initial threshold value: " << thresh_T << endl;

  // 최적의 임계값을 찾기 위한 무한 루프
  while (1) {
    // 1. 모든 픽셀을 두 그룹으로 분류
    for (j = 0; j < image.rows; j++) {
      for (i = 0; i < image.cols; i++) {
        if (image.at<uchar>(j, i) < thresh_T) {
          // 현재 임계값보다 어두운 픽셀 그룹
          low_sum += image.at<uchar>(j, i);
          low_cnt++;
        } else {
          // 현재 임계값보다 밝은 픽셀 그룹
          high_sum += image.at<uchar>(j, i);
          high_cnt++;
        }
      }
    }

    // 2. 두 그룹의 평균 밝기 계산
    int avg_low = low_sum / low_cnt;
    int avg_high = high_sum / high_cnt;

    // 3. 새로운 임계값 계산 (두 그룹 평균의 평균)
    int new_thresh_T = (avg_low + avg_high) / 2;

    // 4. 종료 조건 확인: 이전 임계값과 새 임계값의 차이가 th보다 작으면 반복
    // 종료
    if (abs(thresh_T - new_thresh_T) < th) {
      break;
    } else {
      // 임계값을 새로 계산된 값으로 업데이트하고 다음 반복 준비
      thresh_T = new_thresh_T;
      cout << "Updated threshold value: " << thresh_T << endl;
      low_cnt = high_cnt = low_sum = high_sum = 0;  // 카운터 및 합계 초기화
    }
  }

  // 5. 최종적으로 찾은 임계값으로 이진화 수행
  cout << "\nFinal threshold value: " << thresh_T << endl;
  threshold(image, thresh, thresh_T, 255, THRESH_BINARY);

  imshow("Input image", image);
  imshow("Thresholding Result", thresh);
  waitKey(0);
}

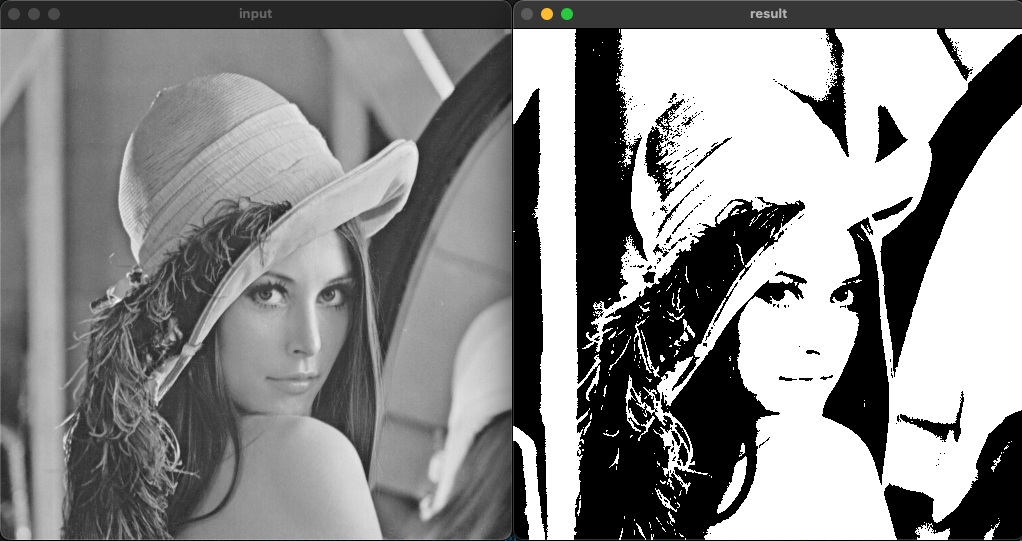

Otsu’s Method

void testGlobalThresholding_OtsusMethod() {
  Mat image, result;

  image = imread( "lena.png", 0);

  threshold(image, result, 0, 255, THRESH_BINARY | THRESH_OTSU);

  imshow("input", image);
  imshow("result", result);

  waitKey(0);
}

Otsu’s algorithm 설명

픽셀의 히스토그램을 기준으로 두 개의 그룹으로 나누었을 때, 그룹 내부의 픽셀 값들이 가능한 서로 비슷하고, 두 그룹 간에 차이가 크도록 하는 임계값 T를 찾기

Within-class variance (클래스 내부 분산)

이미지 픽셀들을 N개 클래스로 나누었을 때 within class variance 는

V_{W} = i = 0 \sum N (W_{i} \times σ_{i}^{2}) where W_{i} = \frac{# of pixels in class i}{total pixels}

로 정의 가능

$W_{i}$ : 클래스 i의 픽셀 비율 (클래스 i의 픽셀 수 / 전체 픽셀 수)
$σ_{i}^{2}$ : 클래스 i 내부의 픽셀 값 분산

Local(Adaptive) Thresholding

void testAdaptiveThresholding() {
  Mat image, binary, adaptive_binary;
  image = imread( "lena.png", 0);

  threshold(image, binary, 150, 255, THRESH_BINARY);
  adaptiveThreshold(image, adaptive_binary, 255, ADAPTIVE_THRESH_MEAN_C,
                    THRESH_BINARY, 85, 15);

  imshow("input", image);
  imshow("binary", binary);
  imshow("adaptive binary", adaptive_binary);

  waitKey(0);
}

GrabCut

grabCut

void grabCut(
	InputArray img,
	InputOutputArray mask,
	Rect rect,
	InputOutputArray bgdModel,
	InputOutputArray fgdModel,
	int iterCount,
	int mode = GC_INIT_WITH_RECT
);

mask: background인지 foreground인지 정의한 마스크
rect: foreground 객체를 포함하는 사각형
bgdModel, fgdModel: 알고리즘이 내부적으로 GMM 정보를 저장하는데 사용
iterCount: 알고리즘 반복 횟수
mode: 함수가 어떻게 동작할지 결정
- GC_INIT_WITH_RECT: rect 파라미터를 이용해 초기화 (사각형 외부는 배경, 내부는 전경 후보로)
- GC_INIT_WITH_MASK: mask에 확실한 전경/배경을 지정

Example

void testGrabCut() {
  Mat result, bgdModel, fgdModel, image, foreground;
  image = imread("dog.png");

  Rect rectangle(15, 0, 155, 240);
  grabCut(image, result, rectangle, bgdModel, fgdModel, 10, GC_INIT_WITH_RECT);
  compare(result, GC_PR_FGD, result, CMP_EQ);
  foreground = Mat(image.size(), CV_8UC3, Scalar(255, 255, 255));
  image.copyTo(foreground, result);

  imshow("origin", image);
  imshow("Result", result);
  imshow("Foreground", foreground);

  waitKey(0);
}
