Gaussian Splatting (가우시안 스플래팅)

3D Gaussian Splatting 은 이미지 Set에서 3D 장면으로 실시간 렌더링 가능하게 만드는 기술이다.

보통 3D 복원 시에 Voxel이나 Mesh로 점과 폴리곤을 사용한다면 가우시안 스플래팅은 ‘가우시안’ 이 들어가는 만큼 ‘스플랫’ 이라고 하는 가우시안 타원체를 매우 많이 띄워서 장면을 표현한다. 스플랫은 중앙이 진하고 가장자리로 갈수록 흐려지는 형태이다.

스플랫이 수백만개가 서로 겹쳐졌을 때 점점 흐려지는 부드러운 경계 덕분에 경계선이 보이지 않고 매끄러운 실물처럼 보이게 된다.

스플랫은 4가지 정보를 가진다.

위치 (x,y,z) : 3차원 공간에서 어디에 있는지
모양과 크기: 얼마나 크고 어느 방향으로 늘어났는지
불투명도: 얼마나 투명한지
색상: 어떤 색인지, 보는 시점에 따라 색이 어떻게 달라지는지

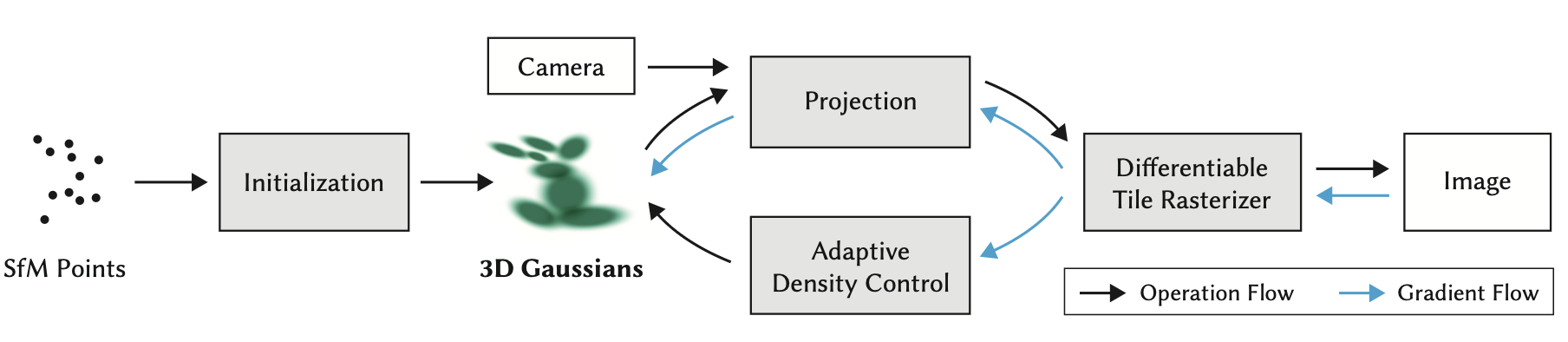

위는 3D Gaussian Splatting 과정이다.

SfM (Structure from Motion)Points

이미지들을 입력으로 받아서 Camera parameter와 Point Cloud (구름) 을 생성한다. (SfM of COLMAP, Structure-from-Motion Revisited 리뷰)

앞서 말한 것 처럼 SfM의 결과로

Camera Parameter: 어디서 어느 방향으로 찍었는지)
Point Cloud: 3D 공간에 사진들에서 공통적으로 보이는 코너와 특징들의 점 구름 를 생성한다.

대부분 Point-based 방법들이 MVS (Multi-view Stereo) 를 추가적으로 요구하지만 가우시안 스플래팅에서는 필요없다.

Initialization

SfM 에서 생성된 점 마다 해당 자리에 가우시안을 만들어 띄운다.

초기값은 아래와 같다:

크기: 가장 가까운 점 3개의 평균 거리
모양: Isotropic (등방성) 으로 시작하여 최적화 과정에서 점점 비등방성으로 발전
색: Spherical Harmonics (SF) 계수 통해 표현
- 초기에는 0차항만 사용하여 대략적인 색을 잡고 시점에 따라 달라지는 색을 고차항으로 높여가며 학습 진행
불투명도: 일정한 값으로 초기화 → 최적화 하며 조절

Projection

생성된 3D 가우시안 공분산 행렬은 월드 공간에 있다. 이걸 2D 카메라가 학습하는 사진 한장의 시점으로 변환한다. 뷰잉 변환 행렬 $W$ 를 사용하여 변환한다.

카메라 좌표계로 옮긴 3D 가우시안을 2D 이미지 상에 타원 형태의 스플랫으로 표현한다.

Σ^{‘} = J W Σ W^{T} J^{T}

$J$ 는 야코비안 행렬 로, 3D→2D 투영 변환이 비선형 변환이라 변환 시 모양이 어떻게 변하는지 깔끔하게 계산하기 힘들어서 아핀 근사 한 비율에 관한 행렬이다.

$Σ^{‘}$ 은 이제 2D로 projection 되었으니 z축이 필요없다. 좌상단 $2 \times 2$ 만 남긴다. 이 $2 \times 2$ 공분산 행렬이 스플랫의 모양,크기,방향을 결정한다.

Differentiable Tile Rasterization

Projection 과정으로 3D 공간의 가우시안이 2D 스플랫으로 만들어 졌다. 이제 실제 픽셀의 색으로 바꾸는 과정을 거쳐야 한다.

화면을 $16 \times 16$ 픽셀 타일로 나눠 타일 단위로 작업을 수행한다.

뷰 공간 깊이 (카메라에서 얼마나 멀리 있는지) 와 타일 ID를 결합한 키를 정렬 (Radix Sort) 한다.

정렬된 순서를 기반으로 $α$ - blending 을 수행한다. 각 픽셀에 대해 그 픽셀이 속한 타일의 스플랫을 가까운 것부터 차례로 확인하면서 색을 겹친다. (셀로판지를 여러 장 겹치는 느낌)

미분 가능 (Differentiable)

색을 쌓는 과정 (Rasterization) 이 미분 가능한 연산으로만 이루어져 있어서 렌더된 이미지와 실제 이미지 간 손실이 있다면 (Gradient Flow) 3D 가우시안 파라미터를 업데이트 할 수 있다

가우시안 스플래팅을 사용하여 3D 물체 학습하기

실내에서 한 물체를 중심으로 카메라가 빙 돌며 촬영한 영상을 기반으로 가우시안 스플래팅을 학습한 실습 과정이다. 공식 3D Gaussian Splatting 리포지토리를 사용하였다.

환경

OS: Windows 10
GPU: NVIDIA RTX 3080 (CUDA 사용)
패키지 관리: Miniconda (Conda Powershell)
Python: 3.10.20
COLMAP: 공식 릴리즈 zip 파일 설치 후 환경변수 등록

전체 파이프라인

영상 촬영 → 프레임 추출 → COLMAP(SfM) → Point Cloud 생성 → 가우시안 학습 → 웹 뷰어로 확인

1단계: 환경 세팅

COLMAP 설치

COLMAP 공식 릴리즈에서 Windows용 zip 파일 다운로드
C:\COLMAP 에 압축 해제
시스템 환경변수 Path 에 C:\COLMAP\bin 추가
Powershell 재시작 후 확인

colmap --version

리포지토리 클론

git clone https://github.com/graphdeco-inria/gaussian-splatting --recursive
cd gaussian-splatting

--recursive 옵션으로 diff-gaussian-rasterization, simple-knn 등 CUDA 기반 submodule까지 함께 받는다.

Conda 환경 세팅

conda create -n gaussian_splatting python=3.10.20 -y
conda activate gaussian_splatting

# PyTorch CUDA 버전 설치
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118

# 나머지 의존성 설치
pip install -r requirements.txt

# CUDA submodule 설치
pip install submodules/diff-gaussian-rasterization
pip install submodules/simple-knn

2단계: 영상에서 프레임 추출

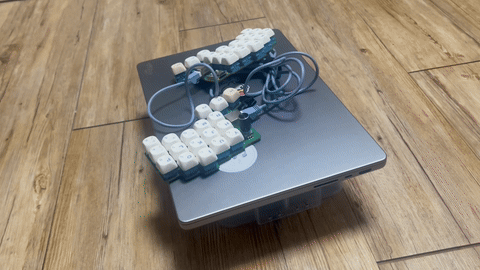

영상은 위처럼 물체를 빙글빙글 돌며 촬영하였다.

촬영한 영상에서 프레임을 추출하여 images 폴더에 저장한다.

프레임이 너무 많으면 COLMAP 매칭이 오히려 잘 안 되므로 100~300장 정도가 적당하다고 한다.

mkdir images
# ffmpeg으로 1초당 2프레임 추출 (영상 길이에 따라 조절)
ffmpeg -i 영상파일.mp4 -vf fps=2 images/frame_%04d.jpg

3단계: COLMAP으로 SfM 실행

폴더 준비

mkdir -p output/colmap/sparse

Feature Extraction

colmap feature_extractor `
  --database_path output/colmap/database.db `
  --image_path images `
  --ImageReader.single_camera 1 `
  --ImageReader.camera_model OPENCV

Feature Matching

Feature Matching은 추출된 특징점들을 사진들 간에 서로 대응시키는 단계다. COLMAP은 여러 가지 matcher를 제공하며, 촬영 방식에 따라 적절한 matcher를 선택하는 것이 매칭 품질에 결정적인 영향을 미친다.

Matcher 종류 및 선택 기준

참고: COLMAP 공식 튜토리얼 - Feature Matching

1. exhaustive_matcher

모든 이미지 쌍을 전부 비교한다. 이미지 수가 수백 장 이하로 적을 때 가장 좋은 복원 품질을 제공한다.

frame_0001 ↔ frame_0002
frame_0001 ↔ frame_0003
...
frame_0002 ↔ frame_0003
...

매칭 횟수: N×(N-1)/2 쌍 (100장이면 약 5,000쌍)
속도: 프레임 수에 따라 기하급수적으로 느려짐
적합한 경우: 수백 장 이하, 물체 주변을 돌며 찍은 영상
부적합한 경우: 수백 장 이상 → 수 시간 소요

colmap exhaustive_matcher `
  --database_path output/colmap/database.db

2. sequential_matcher

파일명 순서 기준으로 연속된 프레임끼리만 매칭한다. 비디오처럼 순서대로 촬영된 이미지에 적합하다.

frame_0001 ↔ frame_0002 ↔ frame_0003 ↔ frame_0004 ...

매칭 횟수: N-1 쌍
속도: 매우 빠름
파일명이 반드시 순서대로 정렬되어 있어야 한다 (예: image0001.jpg, image0002.jpg)
Loop Detection 내장: Vocabulary Tree 기반으로 매 N번째 프레임(loop_detection_period)을 시각적으로 유사한 이미지들(loop_detection_num_images)과 추가 매칭한다. 물체를 한 바퀴 돌았을 때 처음과 끝 프레임을 연결해주는 역할을 하지만, 기본 인접 매칭에 비해 보조적인 수준이다.
적합한 경우: 직선 이동 영상, 드론 영상
부적합한 경우: 물체 주변을 돌며 찍은 영상 → loop detection이 있어도 exhaustive에 비해 매칭률이 낮음

colmap sequential_matcher `
  --database_path output/colmap/database.db

3. vocab_tree_matcher

사전 학습된 Vocabulary Tree로 각 이미지의 시각적 최근접 이웃을 찾아 매칭한다. Spatial Re-ranking을 통해 매칭 품질을 높인다. 수천 장 이상의 대규모 이미지 컬렉션에 권장된다.

속도: exhaustive보다 빠르고 대규모에서도 현실적
별도 vocab tree 파일 필요: https://demuc.de/colmap/ 에서 다운로드
적합한 경우: 수천 장 이상, 넓은 실외 장면

colmap vocab_tree_matcher `
  --database_path output/colmap/database.db `
  --VocabTreeMatching.vocab_tree_path vocab_tree.bin

4. spatial_matcher

이미지의 공간적 위치(GPS 등)를 기준으로 가까운 이미지끼리 매칭한다. EXIF에서 GPS 정보를 자동으로 추출하며, 정확한 위치 정보가 있을 때 권장된다.

적합한 경우: GPS 정보가 포함된 드론 영상, 실외 대규모 촬영

colmap spatial_matcher `
  --database_path output/colmap/database.db

5. transitive_matcher

이미 존재하는 매칭 관계의 전이성을 이용한다. A↔B, B↔C 매칭이 있으면 A↔C를 직접 시도한다. 다른 matcher로 먼저 매칭한 뒤 보완용으로 추가 실행한다.

colmap transitive_matcher `
  --database_path output/colmap/database.db

6. custom_matcher

매칭할 이미지 쌍을 직접 텍스트 파일로 지정한다. 특정 쌍만 매칭하고 싶을 때 사용한다.

# pairs.txt
image0001.jpg image0005.jpg
image0002.jpg image0006.jpg

colmap matches_importer `
  --database_path output/colmap/database.db `
  --match_list_path pairs.txt

촬영 방식별 추천 matcher (AI 추천)

촬영 방식	추천 matcher	이유
물체 주변을 빙 돌며 촬영 (수백 장 이하)	`exhaustive_matcher`	모든 프레임이 서로 연관, 최고 품질
직선 이동 영상, 드론 영상	`sequential_matcher`	인접 프레임끼리만 연관, 빠름
대규모 이미지 (수천 장 이상)	`vocab_tree_matcher`	유사 프레임만 효율적으로 매칭
GPS 정보 포함 실외 촬영	`spatial_matcher`	위치 기반 인접 이미지 매칭
매칭 보완이 필요한 경우	`transitive_matcher`	기존 매칭 관계 전이로 보완

본 실습은 물체 주변을 돌며 촬영한 영상에서 110장을 추출하였으므로 exhaustive_matcher를 사용한다.

colmap exhaustive_matcher `
  --database_path output/colmap/database.db

Sparse Reconstruction

SfM으로 3D Point Cloud를 생성한다.

colmap mapper `
  --database_path output/colmap/database.db `
  --image_path images `
  --output_path output/colmap/sparse

완료되면 output/colmap/sparse/0/ 아래에 cameras.bin, images.bin, points3D.bin 이 생성된다.

4단계: 가우시안 스플래팅 학습

COLMAP 결과물을 바로 입력으로 사용한다. 공식 리포지토리의 train.py는 COLMAP 포맷을 직접 읽는다.

conda activate gaussian_splatting

python train.py -s output/colmap

주요 옵션은 아래와 같다.

python train.py `
  -s output/colmap `      # 데이터 경로 (COLMAP sparse 결과 상위 폴더)
  -m output/model `       # 모델 저장 경로
  --iterations 30000      # 학습 반복 횟수 (기본값)

RTX 3080 기준 30,000 iteration에 약 10~20분 소요된다.

학습이 완료되면 output/model/point_cloud/iteration_30000/point_cloud.ply 파일이 생성된다. 이 .ply 파일이 최적화된 3D 가우시안들의 집합이다.

5단계: 웹 뷰어로 결과 확인

@mkkellogg/gaussian-splats-3d npm 라이브러리를 사용하여 브라우저에서 결과를 확인한다.

뷰어 세팅

mkdir viewer
cd viewer

# 라이브러리 설치
npm install three @mkkellogg/gaussian-splats-3d

point_cloud.ply 파일을 viewer 폴더 안에 scene.ply 이름으로 복사한다.

index.html 작성

<!doctype html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <title>Gaussian Splat Viewer</title>
    <style>
      body { margin: 0; background: #000; }
      canvas { display: block; }
    </style>
  </head>
  <body>
    <script type="importmap">
      {
        "imports": {
          "three": "./node_modules/three/build/three.module.js",
          "@mkkellogg/gaussian-splats-3d": "./node_modules/@mkkellogg/gaussian-splats-3d/build/gaussian-splats-3d.module.js"
        }
      }
    </script>
    <script type="module">
      import * as GaussianSplats3D from "@mkkellogg/gaussian-splats-3d";

      const viewer = new GaussianSplats3D.Viewer({
        cameraUp: [0, -1, 0],
        initialCameraPosition: [0, 0, 3],
        initialCameraLookAt: [0, 0, 0],
      });

      viewer
        .addSplatScene("./scene.ply", {
          splatAlphaRemovalThreshold: 5,
          format: GaussianSplats3D.SceneFormat.Ply,
        })
        .then(() => {
          viewer.start();
        });
    </script>
  </body>
</html>

CORS 서버 실행

브라우저에서 로컬 .ply 파일을 불러오려면 CORS 헤더가 필요하다. 아래 Python 스크립트로 로컬 서버를 실행한다.

# server.py
from http.server import HTTPServer, SimpleHTTPRequestHandler

class CORSHandler(SimpleHTTPRequestHandler):
    def end_headers(self):
        self.send_header('Cross-Origin-Opener-Policy', 'same-origin')
        self.send_header('Cross-Origin-Embedder-Policy', 'require-corp')
        super().end_headers()

    def log_message(self, format, *args):
        pass

httpd = HTTPServer(('localhost', 8000), CORSHandler)
print('Serving at http://localhost:8000')
httpd.serve_forever()

python server.py

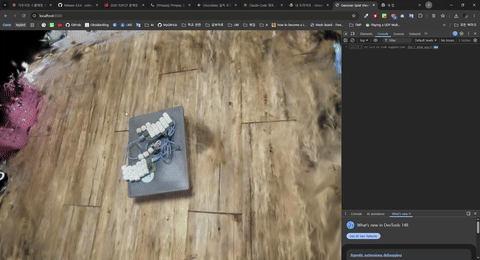

브라우저에서 http://localhost:8000 을 열면 3D로 돌아다니며 결과를 확인할 수 있다.

빠르게 촬영했기 때문에 다소 노이즈가 발생했으나 물체가 3D로 잘 복원된 것을 확인할 수 있다.

트러블슈팅

문제	원인	해결
COLMAP 명령어 인식 안 됨	환경변수 미등록	`C:\COLMAP\bin` 을 시스템 Path에 추가 후 Powershell 재시작
COLMAP matched 이미지 수가 매우 낮음	matcher가 맞지 않음	물체 주변 촬영은 `exhaustive_matcher` 사용
`.ply` 파일 로드 안 됨	CORS 정책	`server.py` 로 CORS 헤더 포함한 로컬 서버 실행
CUDA 관련 에러	PyTorch CUDA 버전 불일치	`cu118` 등 설치된 CUDA 버전에 맞는 PyTorch 설치
